รายละเอียดสินค้า:
|
| ชิ้นงาน: | กระดานเฟอร์นิเจอร์ | ขนาดสูงสุดของวัสดุ: | L3000mm*H800mm*D50mm |
|---|---|---|---|
| ประเภทสี: | ผงอุณหภูมิต่ำ | ความจุ: | 40ม./ชม |
| การจัดหาผง: | AC380 50Hz,150KW | แอร์ซัพพลาย: | 5 ลบ.ม./นาที，6กก./ตร.ซม |
| ความสูงของช่วงล่าง: | 2700มม | ||
| เน้น: | สายเคลือบผงอัตโนมัติ 40m / ชั่วโมง,สายเคลือบผงอัตโนมัติ mdf |
||

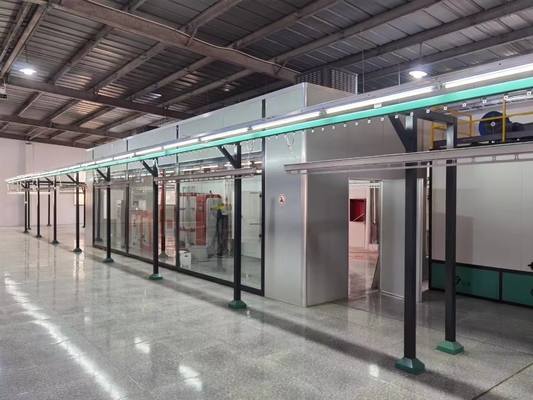

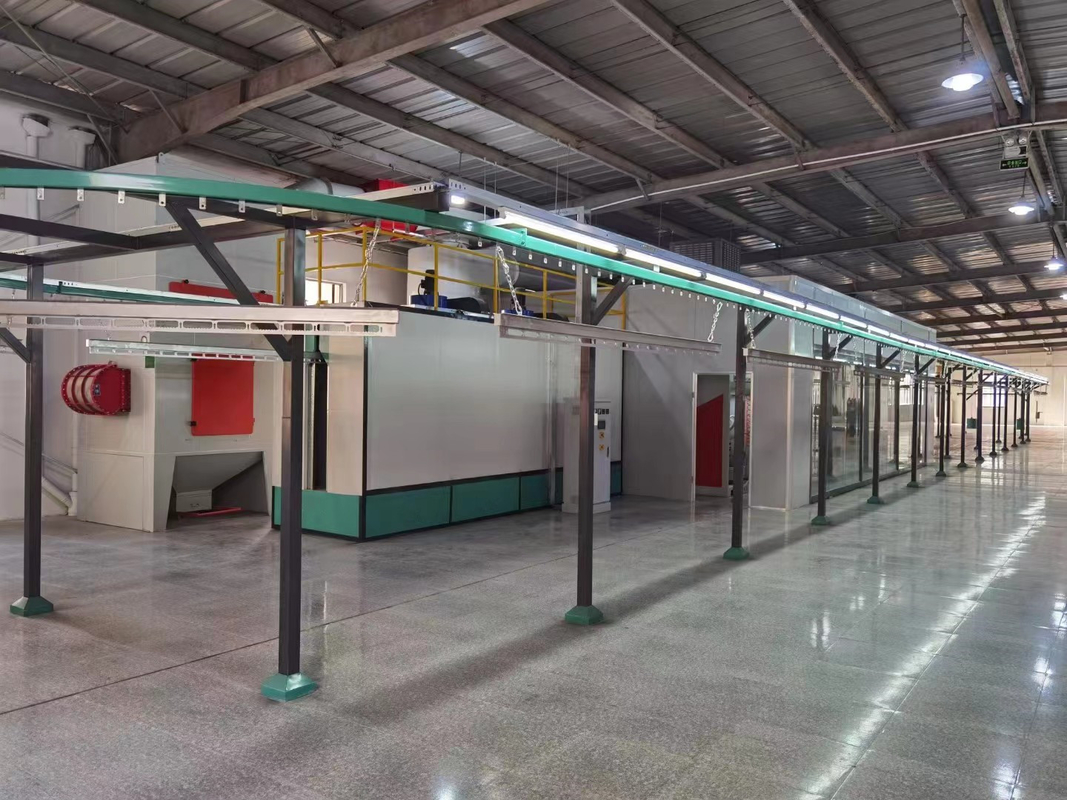

เคลือบผงแผ่นไม้อัตโนมัติเฟอร์นิเจอร์ไม้ MDF Powder Coating Line
การออกแบบอุปกรณ์พ่นคุณภาพสูงสายเคลือบ MDF ของเรา การวิจัยและพัฒนาการขายผลิตภัณฑ์ของบริษัทมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมพ่นโลหะ อุตสาหกรรมพ่นเฟอร์นิเจอร์และไม้ และผลิตภัณฑ์หลักที่สนับสนุนอุตสาหกรรมพ่นมีกล่องอุปกรณ์ฉีดพ่นอัตโนมัติขนาดใหญ่หลายร้อยเครื่องในอุตสาหกรรมต่างๆ ทั่วประเทศ
การควบคุมวงจร:
ชุดอุปกรณ์นี้ใช้การควบคุมอินเทอร์เฟซระหว่างคนกับเครื่องจักรและการควบคุมแผงควบคุม และตั้งค่าการป้องกัน (โอเวอร์โหลด การสูญเสียเฟส การรั่วไหล) สำหรับการพ่นสายการผลิต ระบบจ่ายและไอเสีย สายลำเลียง ปืนสเปรย์ เตาบ่ม และระบบควบคุมอื่น ๆ
ระบบจ่ายอากาศและไอเสียของห้องสเปรย์ควบคุมโดยการแปลงความถี่ (หรือปรับวาล์วอากาศด้วยตนเอง)
B: ท่อลมอัด:
ท่อส่งก๊าซมีการติดตั้งมาตรวัดความดันและวาล์วควบคุมการไหล
ท่ออากาศในบริเวณที่พ่นจะต้องกรองอย่างแม่นยำโดยการกำจัดน้ำมัน การกำจัดน้ำ ฯลฯ ฝ่าย A จะต้องจัดเตรียมก๊าซแรงดันอากาศที่จำเป็นให้กับฝ่าย B และจัดให้มีการฉีดพ่น
หากก๊าซเสถียรที่อุปกรณ์ต้องการไม่เสถียรหลังจากนำการไหลของอากาศไปยังเวิร์กช็อปเนื่องจากท่อยาว ท่อส่งอากาศในเวิร์กช็อปการพ่นสีจะถูกบัฟเฟอร์
กระป๋องจะถูกจัดการโดยฝ่าย A..
C: ระบบจ่ายอากาศและไอเสีย:
ทั้งระบบมีระบบจ่ายอากาศและฟังก์ชันปรับระดับลม(ข้อดี: 1. ประหยัดพลังงานและรักษาสิ่งแวดล้อม 2. ใช้งานง่าย)
ห้องสเปรย์เป็นท่อระบายอากาศแยกอิสระ มีฟังก์ชันปรับระดับลม(ข้อดี: 1. ประหยัดพลังงานและรักษาสิ่งแวดล้อม 2. ใช้งานง่าย)
| วัสดุชิ้นงาน | ไม้เอ็มดีเอฟ |
| ขนาดชิ้นงานสูงสุด | L3000mm*H800mm*D50mm |
| ผงเคลือบ | ผงอุณหภูมิต่ำ |
| ความเร็ว | ช่วงความเร็วเชิงเส้นที่ปรับได้ V=1.2~ 2.0m /min |
| ความยาวแผ่นยก | 2.7-3 ม./กลุ่ม |
| ความจุ | กำลังการผลิตสูงสุดต่อชั่วโมงคำสั่งซื้อโครงการ: 40 ตร.ม. (กำลังการผลิตจริงคำนวณตามขนาดของบอร์ด) |
| อุ่นเครื่องเตาอบอุณหภูมิ | อุณหภูมิห้อง ~ 90 ℃ ปรับได้ |
| อุณหภูมิเตาอบความร้อน |
ปรับช่วงได้ 110°C - 150°C.ช่วงความแตกต่างของอุณหภูมิภายใน 10 องศา
|
| วิธีการฉีดพ่น |
อัตโนมัติ + คู่มือ
|
| แหล่งพลังงาน | |
| ไฟฟ้า | เอซี380 50เฮิร์ต,150กิโลวัตต์ |
| ก๊าซธรรมชาติ | -- |
| อากาศอ่อนนุ่ม | 5 ลบ.ม./นาที, 6 กก./ซม.2 อบแห้งแบบแช่แข็งและบำบัดด้วยการกรองน้ำมันและน้ำ |
คำอธิบายการออกแบบ:
1) สถานที่ติดตั้งอุปกรณ์: L42 ม. *W8 ม. *ส6 ม

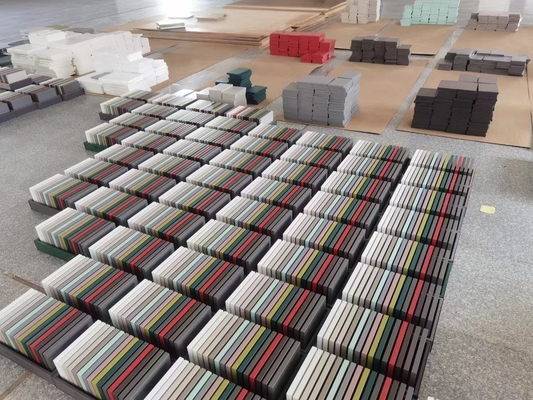

2) ชื่อชิ้นงาน: แผงประตูตู้เสื้อผ้า โต๊ะทำงาน และเฟอร์นิเจอร์สำหรับเด็ก
3) ขนาดสูงสุดและต่ำสุดของผลิตภัณฑ์: ความยาว 3000 มม. x 800 มม. x 50 มม
4) เอาท์พุต: ความต้องการผลผลิตของโครงการกะเดียว 8 ชั่วโมง: ชิ้นส่วน 300 ตร.ม. (กำลังการผลิตจริงตามขนาดของแผ่น)
5) ความสูงของการประชุมเชิงปฏิบัติการ: 7 เมตร
6) การไหลของกระบวนการพื้นฐาน: ส่วนบน → การอุ่น 1 → ผงสเปรย์ไฟฟ้าคงที่อัตโนมัติ → การบ่ม 1 → การบ่ม 2 → การบ่ม 3 → การระบายความร้อนของบันได → การตรวจสอบคุณภาพ → ส่วนล่าง
1. การเตรียมส่วนบน : ต้องเปิดเพลทให้เจาะรูแขวนให้เรียบร้อยจับคู่กับตะขอรองโดยใช้รางลำเลียงหรือ
การหมุนเวียนรถไปยังพื้นที่ชิ้นส่วนด้านบน
2. ชิ้นงานถูกแขวนไว้ในแผ่นแขวนแบบออนไลน์
3. เข้าเตาอุ่นแผ่นโดยอัตโนมัติ(พร้อมการตั้งค่าอุณหภูมิและเวลา)
4. สเปรย์ผงหกด้านของห้องผง(ด้าน A/B คือโหมดผงเสริม)
5. ตรวจสอบผลการพ่นและอัตราผงในพื้นที่ปัดฝุ่น และปรับการควบคุมการปัดฝุ่นตามสมควร
6. เข้าสู่เตาบ่มโดยอัตโนมัติ(พร้อมการตั้งค่าอุณหภูมิและเวลา);
7. เข้าสู่โซนระบายความร้อนแบบทีละขั้นตอน
8. เปิดวิ่งด้วยเส้นระบายความร้อนตามธรรมชาติไปยังบริเวณส่วนล่าง
9. ชิ้นงานออฟไลน์ การตรวจสอบ บรรจุภัณฑ์
